VAN BI INOX REN 3 NGẢ KHÍ NÉN

Name: CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN KIM PHÁT
Address: TP HCM, 70000, Việt Nam
Telephone: 0978671212

Giá: Liên Hệ

- Chất liệu van bi: ss304/ss316

- Gioăng làm kín: teflon/ PTFE

- Nhiệt độ: -10~200 độ

- Áp lực làm việc: 1000psi

- Kiểu kết nối: lắp ren

- Dạng đóng mở: kiểu T & kiểu L

- Đường kính: DN15 đến DN 100

- Bảo hành: 12 tháng

- Tình trạng hàng: còn hàng

- Xuất sứ: hàn quốc, taiwan,

Chi tiết
Bình luận

Tải Catalog

PDF

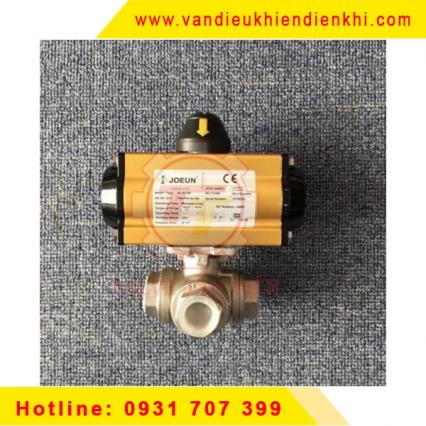

VAN BI INOX REN 3 NGẢ KHÍ NÉN

Giới thiệu về van bi inox 3 ngả khí nén là một dạng van có 3 hướng được chia ra 3 đường ống, và được điều khiển bằng động cơ khí nén ( ball valves pneumatic actuator ) loại van này gồm có hai dạng khác nhau, kiểu L & kiểu T.

1, Kiểu L là dạng van gồm 3 hướng, ví dụ các hướng ABC, hướng B là hướng luôn luôn mở, khi ta cài đặt ở chế độ hướng A&B thông nhau. sau đó ta cấp khí nén vào động cơ thì lúc này hướng B&C lại thông nhau, đây là dạng đóng mở khí nén 2 chiều.

2, Còn đối với dạng L đóng mở khí nén 1 chiều, tùy theo minh chỉnh muốn để ở chế độ A&B thông nhau, khi ta cấp khí nén vào van sẽ mở sang trạng thái B&C, khi ta ngắt khí nén lúc này lo xo động cơ bắt đầu hoạt động ép piton làm cho van trở về trại thái ban đầu. van lại trở về trạng thái A&B.

3, Kiểu T là dạng van gồm 3 hướng, ví dụ ABC là hướng luôn luôn thông nhau. khi ta cấp khí nén vào động cơ thì lúc này hướng B&C thông nhau. khi ta cấp khí vào động cơ thì lúc này hướng ABC thông nhau.

4, còn đối với dạng T đóng mở khí nén 1 chiều gần giống ở mục số 2, chỉ khác nhau kiểu 2 hướng thông và 3 hướng thông.

van bi inox 3 ngả khí nén kiểu ( L ) van bi inox 3 ngả khí nén kiểu ( T )

Van bi inox 3 ngả khí nén

So với trước đây chưa có van bi inox 3 ngả khí nén thì việc lắp đặt cho hệ thống ống chỗ 3 ngả chúng ta phải mất tới 3 cái van để đóng mở chi phí tốn kém và lại hiệu quả không cao, nhưng ngày nay chuyển đó không còn là nỗi no cho các nhà đầu tư và bên khách hàng, CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN TÂN TIẾN luôn luôn đổi mới và không ngừ lỗ lực để nhập khẩu và nâng cao kỹ thuật, thay đổi công nghệ tối ưu hóa cho các dòng chảy trên các hệ thống ống công nghiệp.

Van bi inox 3 ngả khí nén hay còn gọi là: van bi inox 3 cửa khí nén

Thông số kỹ thuật:

- Động cơ khí nén: hợp kim nhôm

* Dạng đóng mở: đóng mở kép, đóng mở đơn

* Tiêu chuẩn: IP67

* Kiểu điều khiển: on/off

* Áp suất khí nén: 3~8bar

- Van bi inox: inox304/316

* Kiểu kết nối: ren hoặc bích

* Gioăng làm kín: teflon/PTFE

*Nhiệt độ: -10~200 độ

* Đường kính van: DN15 đến DN100
