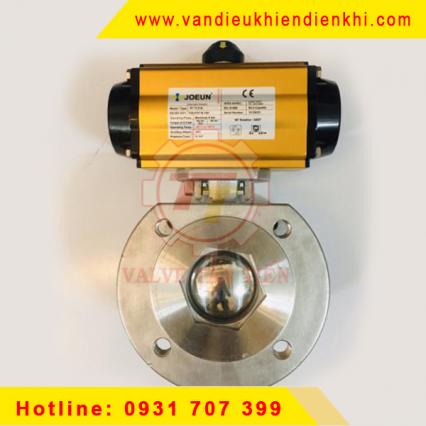

VAN BI INOX ĐIỀU KHIỂN BẰNG KHÍ NÉN

Name: CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN KIM PHÁT
Address: TP HCM, 70000, Việt Nam
Telephone: 0978671212

Giá: Liên Hệ

Thông tin kỹ thuật: VAN BI INOX ĐIỀU KHIỂN BẰNG KHÍ NÉN

Actuator: Nhôm đúc
Type: Double Acting
Nguồn khí cấp: Max 8 kgf/cm2
Thân van: Inox 304
Đệm van: PTFE
Kết nối: Nối bích
Áp suất làm việc: Max 10 kgf/cm2
Nhiệt độ làm việc: 180°C
Ứng dụng: Dùng cho Water, Oil, Alcohol, Neutral gas, Liquid, Acid..etc
Kích thước: DN15 – 052DA, DN20 – 052DA, DN25 – 052DA, DN25 – 063DA, DN32 – 063DA, DN32 – 075DA, DN40 – 075DA, DN40 – 083DA, DN50 – 083DA, DN50 – 092DA, DN65 – 092DA, DN80 – 092DA, DN80 – 105DA, DN100 – 105DA, DN100 – 125DA

Chi tiết
Bình luận

Tải Catalog

PDF

I. Van bi inox điều khiển bằng khí nén là gì ?

1. Khái niệm

Van bi inox điều khiển bằng khí nén là loại van được điều khiển mở/đóng do tác động của bộ điều khiển khí nén.

Van bi inox điều khiển bằng khí nén do CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN TÂN TIẾN NHẬP KHẨU trực tiếp từ hàn quốc, đài loan và châu âu với thân van được làm bằng các vật liệu inox ssus304 .316 và nhựa, đầu khí nén được làm bằng hợp kim nhôm mạ tĩnh điện van hoạt động đóng mở nhanh theo cơ chế on/ off và tuyến tính theo góc mở. Đầy đủ dải sản phẩm bao gồm van bi 3 ngã , van bi 2 cửa, van bi 3 pc điều khiển khí nén… kích cỡ từ: DN15 – DN200

Van bi inox điều khiển bằng khí nén được sử dụng rộng rãi trong lĩnh vực tự động hoá khí nén và được sử dụng trong các nhà máy sử lý nước thải, nhà máy hoá chất, ga, xăng dầu, hơi, khí....

2.Hình ảnh van bi inox điều khiển bằng khí nén.

VAN BI 3PC INOX ĐÓNG MỞ KHÍ NÉN

3. Ứng dụng van bi inox điều khiển bằng khí nén.

Van bi inox khí nén được sử dụng trong các nhà máy như:

- Nhà máy sử lý nước thải.

- Nhà máy nước sạch.

- Nhà máy hoá chất.

- Nhà máy xi măng.

- Nhà máy thực phẩm.....

Van bi là loại van phục vụ cho ngành công nghiệp, kỹ thuật, sản xuất và khoa học. Lựa chọn đúng loại van, đúng chất lượng có thể quyết định tới sự thành công hay không thành công của hệ thống hay quá trình vận hành.

Van bi inox điều khiển bằng khí nén được sử dụgn rất nhiều tại các hệ thống đường ống nhà máy sản đồ uống như: Bia, rượu, đường, sữa, nước giải khát. Các hệ thống dùng cho hóa chất, viện hóa học, viện hóa chất. Ngoài ra van bi dùng cho các điều kiện hơi nước, nước nóng nước lạnh,

VAN BI INOX MẶT BÍCH KHÍ NÉN

II. Cấu tạo và nguyên lý hoạt động van bi inox điều khiển bằng khí nén.

1. Cấu tạo van bi inox điều khiển bằng khí nén.

Gồm 2 phần chính: Phần đầu bộ điều khiển và phân thân van bi.

a. Bộ điều khiển khí nén kèm theo linh kiện đi cùng

Bộ đầu khí có hai dạng: Tác động đơn và Tác động kép và cùng chung mục đích là để đóng hoặc mở van được chế tạo từ vật liệu hợp kim nhôm nguyên khối được phủ một lớp sơn tĩnh điện chống bám bụi và chống ăn mòn, kéo dài tuổi thọ, đạt tiêu chuẩn IP67.

- Áp suất khí nén: 1 - 8Bar

- Kiểu hoạt động: Doule acting (tác động kép) & Spring Return (tác động đơn)

- Áp suất làm việc: PN10 - PN16

- Thân bộ điều khiển: Hợp kim nhôm cao cấp

- Nhiệt độ: 180 độ C

- Xuất xứ: Hàn Quốc & Đài Loan

- Bảo hành: 12 tháng
