VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN

Name: CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN KIM PHÁT
Address: TP HCM, 70000, Việt Nam
Telephone: 0978671212

Giá: Liên Hệ

Thông Số Kỹ Thuật

Van Bi Inox Mặt Bích

+ thân van: Inox 304, 316

+ Trục Bi: Inox 304, 316

+ Nhiệt độ: -20⁰C ~ 200⁰C

+ Gioăng làm kín: teflon PTFE

+ kiểu lắp: Nối bích

+ Áp lực: 10kg, 16kg, 25kg

+ Tiêu chuẩn: jis10k, BS, DIN

+ Xuất Sứ: taiwan, korea, nhật

Chi tiết
Bình luận

Tải Catalog

PDF

VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN ( Ball Valve Pneumatic Actuator )

Giới thiệu về van bi inox mặt bích điều khiển khí nén là một dạng van làm từ chất liệu inox không rỉ, được kết hợp với bộ truyển động khí nén để tạo ra một sản phẩm van tự động hóa trong các ngành công nghiệp hiện đại trong những dây truyền sản xuất của nhà máy, luôn luôn đảm bảo về tính kỹ thuật cao. và sự an toàn khi sử dụng, thiết kiệm nhân lực và đạt hiệu quả cao trong việc sản xuất giải quyết mọi kho khăn cho người sử dụng và nhà máy.

VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN

Thông Số Kỹ thuật

VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN ( Ball Valve Pneumatic Actuator )

+ thân van: Inox 304, 316

+ Trục Bi: Inox 304, 316

+ Nhiệt độ: -20⁰C ~ 200⁰C

+ Gioăng làm kín: teflon PTFE

+ kiểu lắp: Nối bích

+ Áp lực: 10kg, 16kg, 25kg

+ Tiêu chuẩn: jis10k, BS, DIN

BỘ TRUYỂN ĐỘNG KHÍ NÉN ( Pneumatic Actuator )

+ Thân: Nhôm đúc

+ kiểu đóng mở: tác động kép

+ tiêu chuẩn: IP67

+ Gioăng làm kín: NBR

+ Xuất sứ: JOEUN korea

Hình ảnh van điều khiển khí nén và phụ kiện đi kèm

CẤU TẠO CỦA VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN

Gồm hai bộ phận chính

+ Bộ phận thân van bi

+ Bộ truyển động khí nén

BỘ PHẬN THÂN VAN BI ( BALL VALVE )

Bộ phận van bi gồm được làm từ những chất liệu sau, inox 304,316, nhựa UPVC, PVC, Thép A105, gang dẻo, những chất liệu này tùy theo môi trường hóa chất để ta lựa chọn cho phù hợp, ví dụ như môi trường hóa chất axit, ta nên chọn chất liệu nhựa hoặc inox 304,316 thì độ bền sử dụng cao hơn.

Van bi thường có 2 cách để vận hành đóng mở

+ Vận hành theo kiểu tay cơ kiểu này vừa mất nhân lực và thời gian, tùy theo chỗ lắp đặt thì mới dùng kiểu này được, nếu như chỗ hẹp thì việc đóng mở van rất khó khăn, hiệu quả không cao.

+ Vân hành theo kiểu tự động hóa, kiểu này không mất thời gian nhưng hiệu quả lại mang lạ cao, lắp đặt ở mọi địa hình phức tạp. kiểu tự động khí nén và kiểu tự động bằng điện.

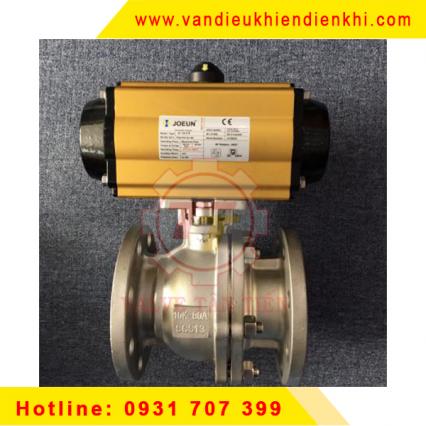

VAN BI INOX MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN

Van bi inox được kết hợp với bộ truyển động khí nén trên trục đứng của van bi qua một hệ thống giá đỡ hoặc được đúc liền với thân van và bắt cố định với toàn bộ bulong trục van được liên kết với trục truyển động khí nén và tạo thành một sản phẩm mang tên gọi.

- Van bi inox mặt bích điều khiển bằng khí nén

- Van bi inox đóng mở khí nén

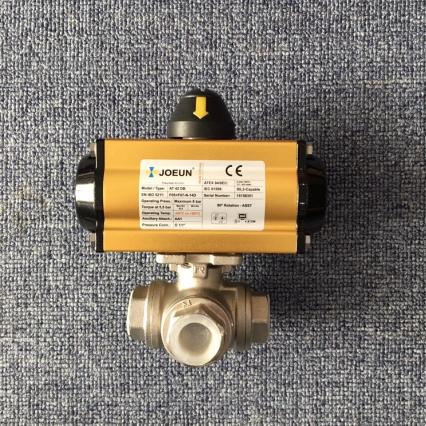

- Van bi inox 3 ngả khí nén

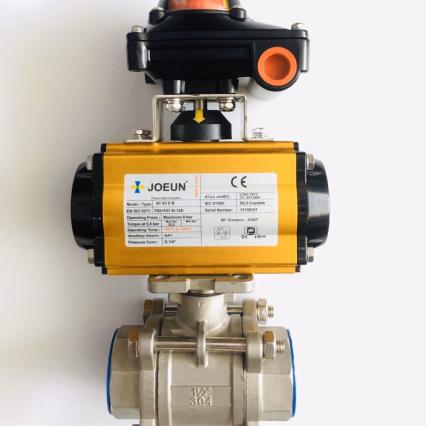

- Van bi 3PC điều khiển khí nén

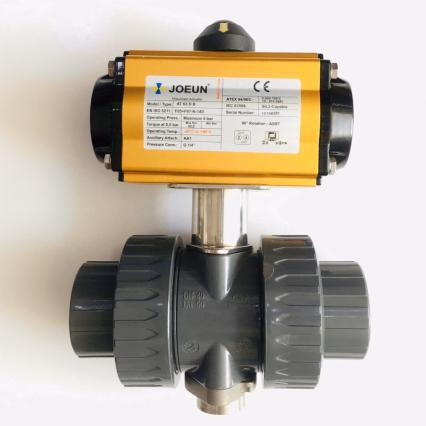

- Van bi nhựa điều khiển khí nén

Bộ truyển động khí nén ( Pneumatic Actuator )

Bộ truyển động khí nén đơn và kép

Đây là bộ truyển động khí nén để lắp cho van bi và van bướm hoàn toàn thay thế con người và muốn hoạt động được nhờ hoàn toàn vào hệ thống khí nén.

Bộ chuyển động khí nén gồm có 2 loại

- Tác động đơn là một loại hoạt động một đường khí nén cấp vào để hoạt động mở van, còn khí đóng lại không cần đến khí nén mà thay vào đó là một lực ép lò xo hai bên ép piston lại rồi hồi về vị trí đóng là 90⁰C, nhưng làm được điều này thì nhà sản xuất họ đã lắp đặt sẵn từ trước.

- Tác động kép là một loại hoạt động phải cần hai đường khí nén để hoạt động đóng mở van, khi ta mở van cần một lượng khí 3-8kg, khí lượng khí được cấp vào làm cho bộ truyển động quay 90⁰C và kéo theo trục van và bi van cũng quay 90⁰C bi van hoàn toàn mở hết, hành trình đóng cũng như hành trình mở.

- Tất cả van điều khiển khí nén đều qua một hệ van điện từ ( Solenoid Valve ) để điều tiết lượng khí nén
