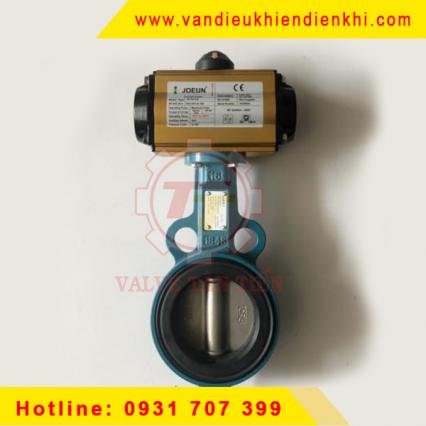

VAN BƯỚM ĐÓNG MỞ KHÍ NÉN JAKI

Name: CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN KIM PHÁT
Address: TP HCM, 70000, Việt Nam
Telephone: 0978671212

Giá: Liên Hệ

THÔNG SỐ KỸ THUẬT

Van bướm gang ( Butterfly Valve )

- Thân van: gang dẻo GG25

- Trục van: Inox 304/316

- Cách van: Inox 304/316

- Gioăng làm kín: EPDM, PTFE, NBR

- Tiêu chuẩn: JIS, DIN, BS,

- ÁP lực: 10k, PN10, PN16,

- Đường kính: DN 40 đến DN 1200

- Hàng có sẵn tại kho cty

Chi tiết
Bình luận

VAN BƯỚM ĐÓNG MỞ KHÍ NÉN ( Butterfly Valve Pneumatic Actuator )

Trong nền kinh tế đổi mới và sự phát triển ngành công nghiệp ở việt nam chung ta cũng không ngừng học hỏi và tìm ra những sản phẩm và thiết bị kiểm soát dòng chảy một cách hiệu quả và hiện đại nhất, luôn luôn đổi mới và thay thế con người vận hành. giảm mọi chi phí không cần thiết, để có một hệ thống vận hành an toàn và đạt hiệu quả trong việc sản xuất.

CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN TÂN TIẾN, xin giới thiệu tới quý khách hàng những dòng sản phẩm kiểm soát dòng chảy trong hệ thống đường ống một cách hiệu quả, an toàn nhất.

- Van bướm đóng mở khí nén

- Va bướm điều khiển điện

- Van điện từ

- van bi đóng mở khí nén

- van bi điều khiển điện

- van xiên inox khí nén

MÔ TẢ VỀ VAN BƯỚM ĐÓNG MỞ KHÍ NÉN

Van bướm đóng mở khí nén là một sản phẩm kiểm soát dòng chảy và được đóng mở hoàn toàn bằng khí nén để điều khiển cánh van đóng hay mở thông qua bộ chuyển động khí nén, đặt điểm nổi bật của dòng van này là đóng mở rất nhanh hoàn toàn tự động hóa, vì thế, hiện nay nhiều nhà máy và khách hàng đã tới CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VAN TÂN TIẾN đặt hàng và mua sản phẩm chính hãng, để giúp khách hàng tìm hiểu rõ hơn về sản phẩm và sử dụng đúng kỹ thuật do nhà sản xuất đề ra, chúng tôi luôn luôn có những đội ngũ nhân viên kỹ thuật hỗ trợ khách hàng những dòng sản phẩm đúng với mục đích sử dụng trong hệ thống của khách hàng.

* Với khẩu hiệu của công ty ( KHÁCH HÀNG LÀ SỰ SỐNG CÒN CỦA CÔNG TY )

Đặc điểm và cấu tạo của van bướm đóng mở khí nén

Van bướm khí nén gồm có hai bộ phận chính gồm thân van và bộ chuyển động khí nén.

- Phần thân van: ( Butterfly Valve )

* Đây là thân van được gắn trực tiếp trên đường ống và là phần tiếp xúc trực tiếp với lưu chất trong hệ thống đường ống tùy theo lưu chất mà chúng ta chọn chất liệu khác nhau.

Thông thường thân van bướm được làm những chất liệu sau: Inox 304, 316, gang dẻo GGC25, thép A105, A216, nhôm, nhựa UPVC, mỗi chất liệu nói trên đều có môi trường dùng khách nhau, đều có độ bền và chịu áp lực khác nhau.

* Còn phần cánh và trục van được làm vật liệu Inox 304, 316 để chống sự ăn mòn cao đây là một loại thép không gỉ, cánh và trục có chức năng quay với góc độ là 90⁰C , cánh van là một chi tiết ngăn lưu chất trong đường ống mở hay đóng.

* Còn phần gioăng làm kín gồm có những chất liệu sau: ( EPDM-cao su ) ( PTFE- teflon ) ( NBR-cao su dùng dầu ) mọi chất liệu gioăng tùy thuộc vào lưu chất trong đường ống để đảm bảo đúng kỹ thuật và có độ bên cao khi sử dụng.

Bộ truyền động khí nén ( Pneumatic Actuator )

Bộ phận này thường được làm từ chất liệu hợp kim nhôm đúc nguyên khối và được sơn phủ Fpoxi hay mạ Crom bên ngoài chống sự oxi hóa thời tiết môi trường bên ngoài.

Bộ truyền động khí nén gồm có các bộ phận sau: trục vít truyển động, pitston, lò xo, nút chỉ hướng.

Bộ phận khí nén được chia làm 2 loại khác nhau:

* Bộ truyển động khí nén 1 chiều luôn cần một lượng khí nén cho việc hành trình mở van, còn việc hành trình đóng van lúc này lại cần có sự góp phần của lò xo sẽ ép 2 pitston lại tạo ra một lực ép mạnh giữ cánh van luôn đóng.

* Bộ truyền động khí nén 2 chiều luôn cần một lượng khí nén cho việc hành trình mở van, còn việc đóng van cũng phải cần một lượng khí nén cho việc hành trình đóng van.
