Thông Số kỹ thuật

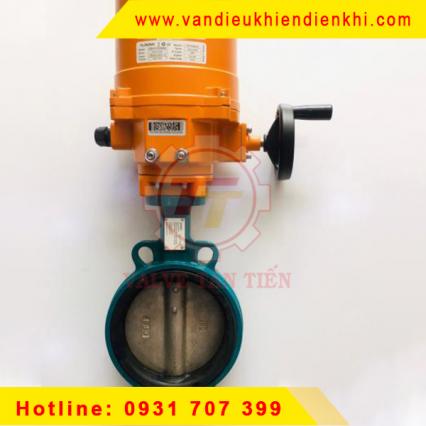

VAN BƯỚM ( Butterfly Valve )
- Thân van: gang dẻo GG25, A126, WCB
- Trục van: inox 304/316
- Đĩa van: inox 304/316
- gioăng làm kín: EPDM, PTFE, NBR
- Kết nối: bích, jis10k, PN10, PN16, ANSI150
Thông số kỹ thuật
Động cơ điện FLOWINN ( Electric Actuator )
- Thân: nhôm đúc
- Tiêu chuẩn: IP67
- Nguồn điện: AC220V, DC24V, 110V, 380V hoặc 4-20mA
* Thời gian đóng mở: 15s, 20s, 30s, thời gian đóng mở chậm không bị ảnh hướng tới hiện tượng ép áp đường ống
* Động cơ điện còn trang bị thêm tay quay phụ để hỗ chợ khi mất điện cần đóng mở van
Hàng luôn có sẵn tại kho công ty, mọi chi tiết xin liên hệ số hotline: 0931 707 399
Giới thiệu về van bướm điều khiển bằng điện là dòng van được thiết kế đóng mở bằng điện dạng on/off với các nguồn điện ( AC220V, DC24V, 380V ) nguồn điện được cấp vào qua mô tơ, motor quay liên kết với hệ thống bánh răng tải rồi chuyển xuống bộ phận cơ cấu trục van bướm làm cho trục van và cách bướm lưu thông với nhau tạo ra độ mở 1 góc 90 độ, tạo ra cách van mở hoặc đóng.
- van bướm điều khiển bằng điện ( Butterfly Valve Electric Actuator ) đây là dòng van được sử dụng hiệu quả, chi phí lại thấp mà vẫn đạt được hiệu quả cao trong việc sử dụng. Môi trường sử dụng tùy thuộc vào từng loại lưu chất trong đường ống để chúng ta chọn những chất liệu van khách nhau.
Van bướm điều khiển bằng điện gồm 2 bộ phận chính
Phần thân van:
Thông số kỹ thuật
- Kiểu lắp: bích jis10k, PN10, PN16, ANSI150 hoặc kẹp Clamp
- Chất liệu: gang, inox, 304/316, nhựa, thép
- gioăng làm kín: EPDM, NBR, PTFE,
- Trục van: inox 304/316
Thông số kỹ thuật
Động cơ điện FLOWINN ( Electric Actuator )
- Dạng đóng mở: on/off, tuyến tính 4-20mA
- Tiêu chuẩn: IP67
- Nguồn điện: AC220V, DC24V, 380V, 4-20mA
- Thời gian đóng mở: 15s, 20s, 30s,
Nguyên lý hoạt động của van bướm điều khiển bằng điện như phần trên tôi đã giới thiệu, gồm có hai bộ phận chính động cơ điện và thân van bướm. Bộ phận động cơ điện có chức năng quay với một góc nhất định của nhà sản xuất họ cài đặt sẵn, khi nguồn điện được cấp vào đồng thời trục sẽ kéo theo cách van và đóng mở ở một góc 90 độ ( đây là dạng đóng mở on/off ) sẽ kiến van đóng và mở hoàn toàn.
Còn một loại động cơ gọi là tuyến tính 4-20mA, dạng này đóng mở theo cách cài đặt mở và đóng tùy theo minh chỉnh, ví dụ như muốn cách van mở ở trại thái 30độ thì ta cài đặt.
Van bướm điều khiển bằng điện
Van bướm gang điều khiển bằng điện
Thông số kỹ thuật
- thân van: gang dẻo GG25
- Cách van: inox 304/316
- Trục van: inox 304
- Gioăng làm kín: EPDM, PTFE, NBR
- Kết nối: mặt bích jis10k, PN10, PN16, ANSI150
Van bướm gang điều khiển bằng điện ( chịu nhiệt )
